Reláció tábla

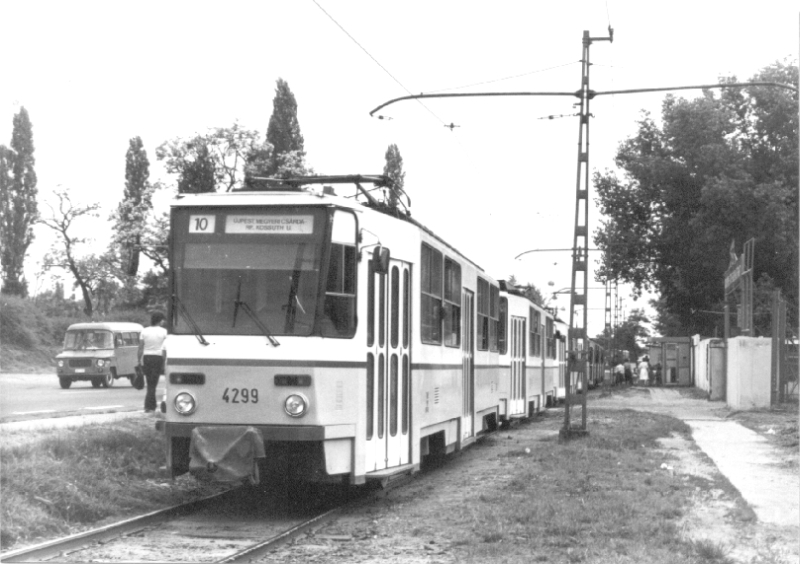

A Tátra villamosokhoz a gyár a reláció táblát szánta utastájékoztatónak. A tábla a jármű homlokán, a szélvédő mögött kapott helyet, és a viszonylatszámot, illetve a célállomást mutatta. A tábla kivilágítható, elöl egy kivágott fekete lemez takarta el a mechanikát, csak a feliratokat engedte látni. A készülék két, egyforma, de eltérő méretű mechanizmusból áll. A feliratok nyomtatott textil szalagon találhatók, melyek dobokra vannak feltekerve. A dobokat egy fogaskerekes mechanizmus forgatja, melyet egy kis kurbli segítségével lehet működtetni. Belülről is látható a felirat, mivel a nyomtatott textil valamennyire átengedi a fényt. A tába kezelése a járművezető feladata volt. Addig kellett a levehető kurblival tekerni a mechanikát, amíg a kívánt felirat jelent meg. A pontos pozícionálást egy kis nyílt formáló tábla segíti, ami a középvonalat mutatja.

A tábla a FUTÁR megjelenéséig volt üzemben a kocsikon.
