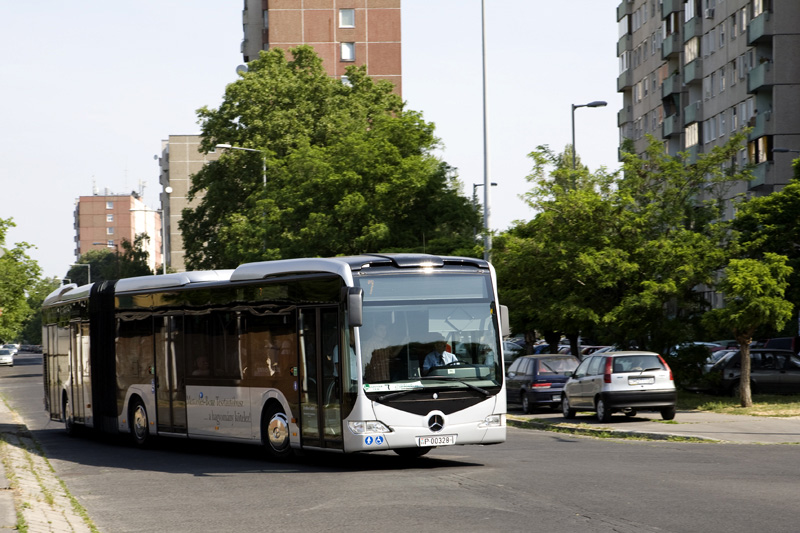

Mercedes 0530 G Citaro

Alacsonypadlós városi csuklós autóbusz



Tesztelési alapadatok

Tesztelési időszak:

2009.05.22 - 28.

Viszonylat:

7

Tárolt:

Kelenföld telephely





Főbb méretek

Hosszúság:

17 940 mm

Szélesség:

2 550 mm

Magasság:

3 076 mm





Tengelytávolság



"A" - "B":

5 845 mm

"B" - "C":

5 990 mm





Mellső túlnyúlás:

2 705 mm

Hátsó túlnyúlás:

3 470 mm





Fordulókör átmérő:

22 850 mm









Tömegadatok

Saját tömeg:

16 000 kg

Megengedett legnagyobb össztömeg:

29 000 kg





Tengelyterhelési adatok



"A - tengely":

7 245 kg

"B - tengely":

10 000 kg

"C - tengely":

13 000 kg

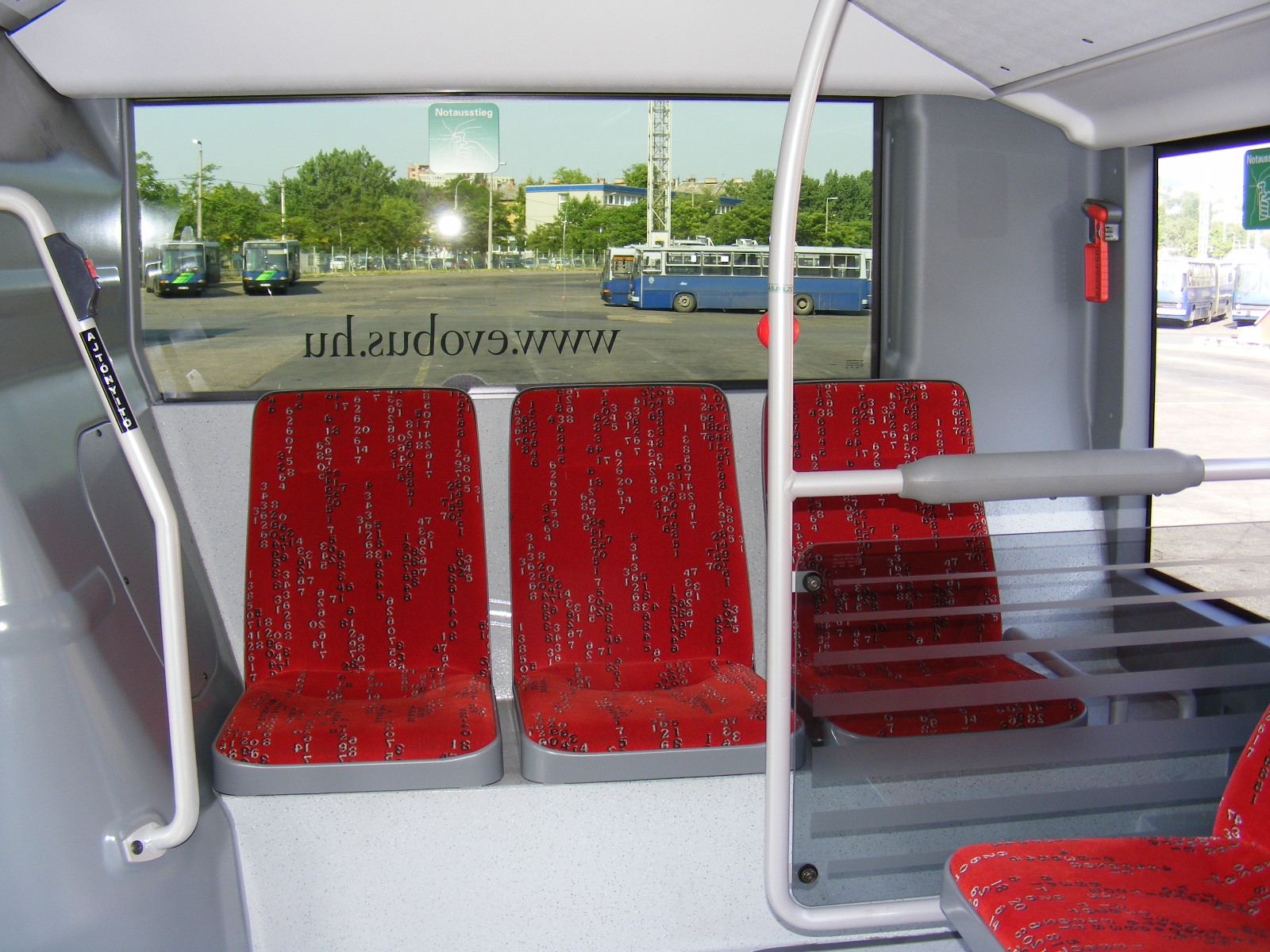

Szállítható személyek

Ülőhely:

42+1 fő

Állóhely:

118 fő

Összesen:

160+1 fő





Kerekesszék elhelyezési lehetőség:

1 db





Főegységek

Motor:

MERCEDES_BENZ OM 457 hLA

Lökettérfogat:

11 967 cm3

Teljesítmény:

220 kW (299 LE) 2 000 f/perc

Nyomaték:

1 250 Nm 1 100 f/perc





Nyomatékváltó:

VOITH 854.3E 4+1 fokozatú automata sebességváltó





Futóművek



"A - tengely":

ZF RL 75 EC trapéz lengőkaros, független felfüggesztés

"B - tengely":

ZF AVN 132 merev, portál rendszerű

"C -  (hajtott) tengely":

ZF AV 132/87 merev, portál rendszerű





Kerekek

Gumiabroncs mérete:

275/70 R22,5"

Keréktárcsa mérete:

7,5 x R22,5"





Felfüggesztés

"A" tengelyen 2 db, "B" és "C" tengelyeken 4-4 db légrugóval, elektronikus szintszabályozással (WABCO ECAS)

"A" tengelyen 2 db, "B" és "C" tengelyeken 4-4 db hidraulikus lengéscsillapítóval









Fékrendszer

Üzemi fék:

Kétkörös légfékrendszer, minden tengelyen tárcsás fékszerkezettel

Névleges nyomás:

10(9) bar

Fékszelepek:

WABCO/KNORR

ABS / ETC:

WABCO/KNORR





Felépítmény

Belépési magasság



Normál szintnél:

320 mm

Alacsony szintnél:

240 mm

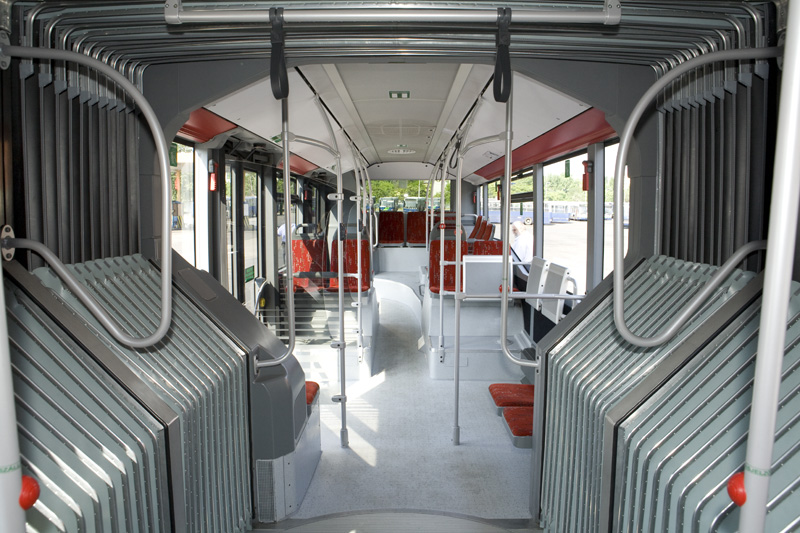

Csuklószerkezet:



HÜBNER HNGK 19.5 típusú alacsony padlós csuklós buszokhoz kialakított hidraulikus vezérlésű, becsuklás gátlóval ellátott





Vázszerkezet:



zárt keresztmetszetű, acélprofilokból hegesztett önhordó karosszéria

KTL technológia katodikus - merítő - fényezési eljárás

Belül viaszbázisú, kívül speciális korrózióvédő lakk.

A vázszerkezet zajcsillapított és rezgésmentes kivitelű, egyben biztosítja a megfelelő hőszigetelést.





Külső burkolat:



ragasztott alumíniumlemez és üvegszál erősítésű poliészter műanyag

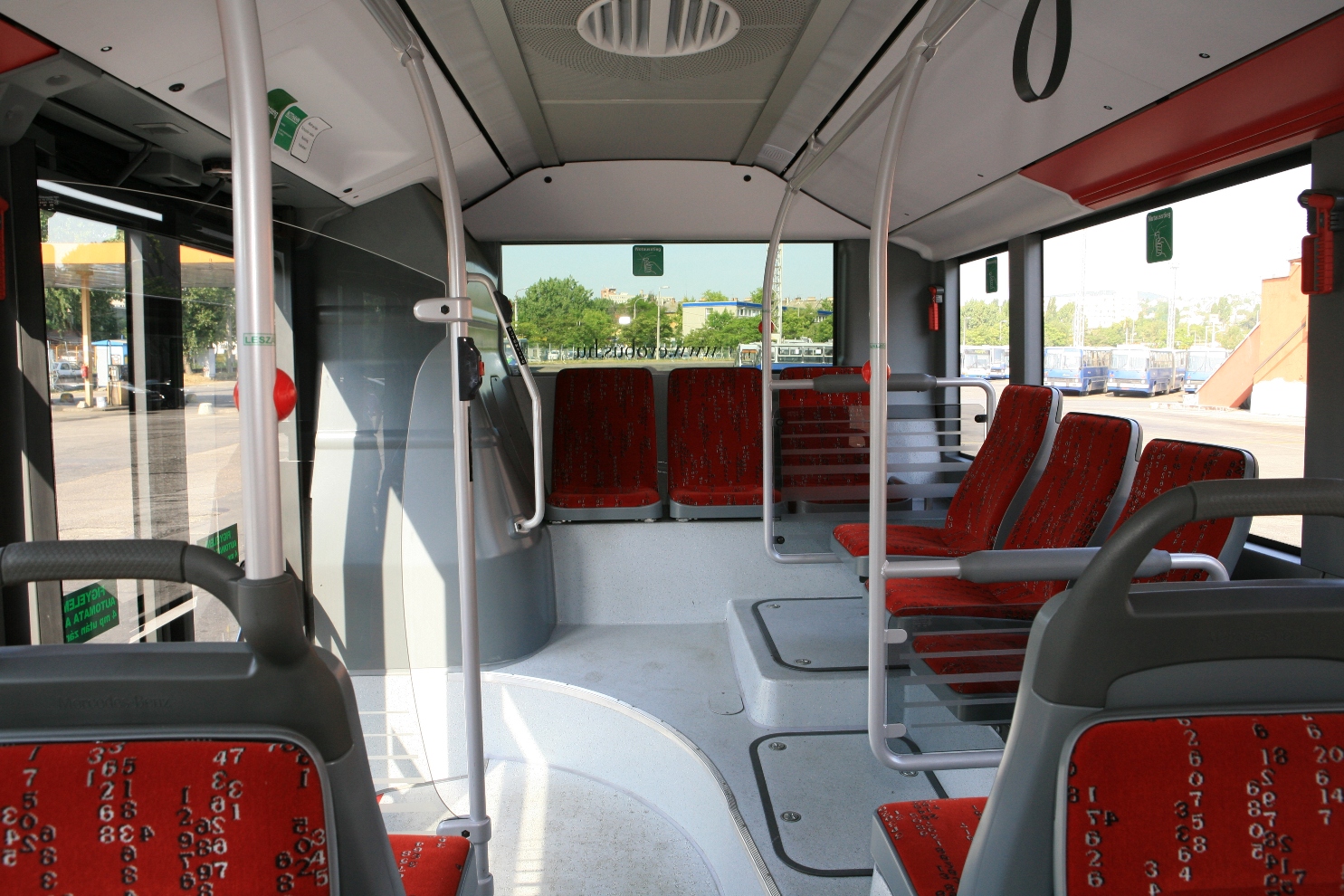

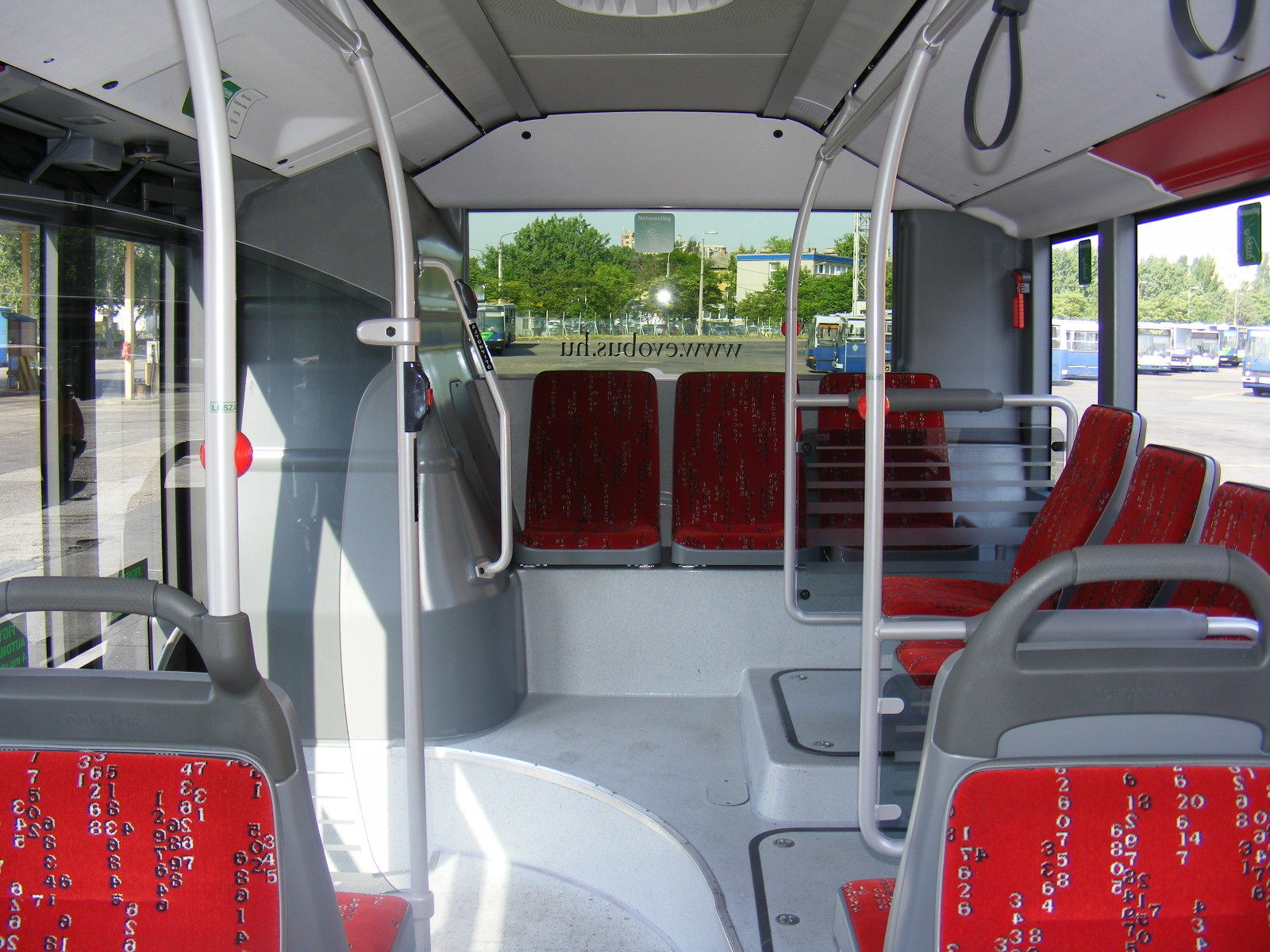

Belső burkolat:



A padló borítása rétegelt lemez, a zajforrásoknál parafa hangelnyelő betéttel ellátva + kopásálló, csúszásmentes járműipari műpadló burkolat.

Mennyezet és oldalfal kopásálló felülettel ellátott laminált lemez.





Utasajtók



Kivitel:

4 db távműködtetésű, kétszárnyú belső bolygó utasajtó, visszanyitó szerkezettel ellátva, elektromos működtetésű

Képlete:

 2 - 2 - 2 - 2





Üvegek



Szélvédő:

Ragasztott, kétrétegű biztonsági üveg, vázba ragasztással rögzítve





Oldalüvegek:

Edzett, biztonsági üveg, vázba ragasztással rögzítve





Vezető melletti ablak:

Alumínium keretbe épített, elhúzható, fűtőszálas kivitelű





Hátsó szélvédő:

Íves, edzett biztonsági üveg, vázba ragasztással rögzítve





Fűtés, szellőzés

Utastéri fűtés:

5 db, ventilátoros befúvó az utasülések alá az oldalfalra szerelve

Fűtőkészülék:

Spheros

Tetőszellőző:

4 db vészkijáratként is szolgáló tetőszellőző

Jég- és páramentesítő berendezés:

homloktermál





Légkondicionálás

A teljes belső tér klimatizálását három, egymástól függetlenül szabályozható klímazóna biztosítja: vezetőtér, tető és padlózat

A jármű össz. hűtő teljesítménye: 43 kW

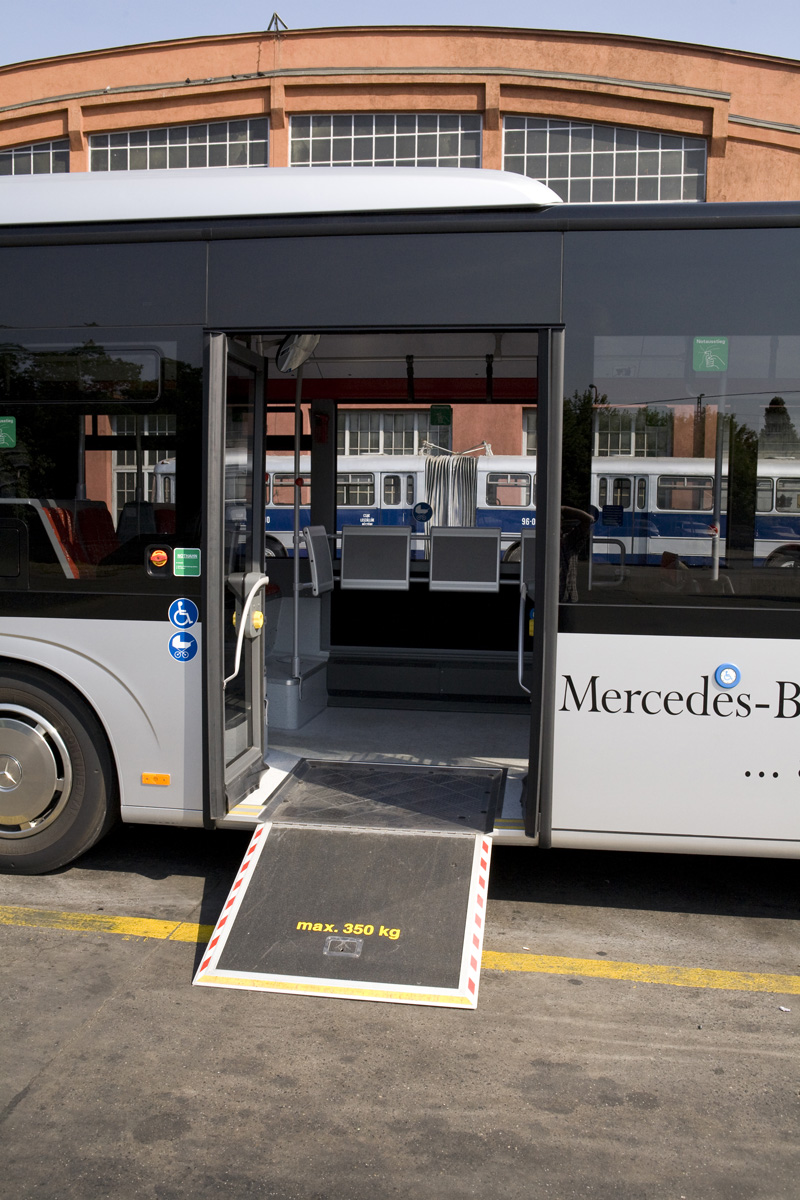

Rámpa

A második utasajtónál kihajtható rámpa a kerekesszékes utasok részére
